Τετάρτη, 26 Αυγούστου 2009

satellite επικοινωνιες

Εχω ενα χρονο που ασχολουμαι με δορυφορικες επικοινωνιες , με τα λυπης μου διαπιστωνω οτι κατα καιρους εμφανιζονται διαφοροι συναδελφοι Ελληνες και ξενοι οι οποιοι ειναι low στο μυαλο και high στην ισχυ με αποτελεσμα να δημιουργουν προβληματα στα κυκλωματα των δορυφορων – AGC για οσους γνωριζουν - και σε εμας τους υπολοιπους που με μικρη ισχυ προσπαθουμε να κανουμε επαφη . Στο μικρο χρονικο διαστημα που ασχολουμαι με αυτο το ειδος επικοινωνιας καταλαβα οτι πρεπει να αφηνω χωρο και χρονο και για τους υπολοιπους . Ως ραδιοερασιτεχνης κανω το cq σε μια γωνια χωρις να ενοχλω και χωρις να <<σπλαταρω>> σε ολοκληρη σχεδον την μπαντα λογω ισχυος σεβομενος κυριως τα κυκλωματα του δορυφορου τα οποια δεν μπορουν να επισκευαστουν και τον συναδελφο που θελει να κανει και αυτος την επαφη του. Πρεπει καποια στιγμη σε αυτη την χωρα να καταλαβουμε οτι υπαρχουν και αλλοι συναδελφοι μας που θελουν να ασχολουνται με το χομπυ του ραδιοερασιτεχνισμου ειτε αυτο λεγεται δορυφορος ειτε αυτο λεγεται repeater η link η στην τελικη BAND PLAN

73 de SW1EIX

Παρασκευή, 21 Αυγούστου 2009

ιδιοκατασκευες

Πριν λιγο καιρο ο φιλος και συναδελφος sw1jgw ειχε την ιδεα να ανακατασκευασουμε ενα ηλεκτρονικο αλφαδι σε οργανο ενδειξης elevation για τις κεραιες που χρησιμοποιουμε στους δορυφορους , μου ανεφερε επιγραμμματικα οτι το αισθητηριο που χρησιμοποιει ο συγκεκριμενος τυπος αλφαδιου ειναι δυσκολο να τον αποκολλησουμε πανω απο την μητρικη πλακετα και να το εκμεταλλευτουμε του λεω αυτο αστο πανω μου το πολυ πολυ να κλαψουμε το αλφαδι , το εγχειρημα πετυχε και το συστηματακι μας λειτουργησε αψογα , να μια ωραια ιδεα που μπορειτε και εσεις να εκμεταλλευτειτε




Σημερα ειναι ευκολο και απλο αμα πιανουν τα χερια σου να φτιαξεις μια κεραια,
υπαρχουν αποθηκες που πωλουν υλικα αλουμινιου για τα στοιχεια της κεραιας , boom και radial , στο διαδικτυο μπορει να βρει κανεις διαφορες φορμουλες κατασκευης τετοιων κεραιων π.χ μια ιστοσελιδα που χρησιμοποιησα για να κατασκευασω τις κεραιες μου ηταν του Γερμανου συναδελφου dk7zb - http://www.qsl.net/dk7zb/start1.htm - με ευκολα υλικα και ευκολο harpin για την ρυθμιση της κεραιας στην απαιτουμενη συχνοτητα .



73 de sw1eix

Το shack μου

Μετα απο αρκετο κοπο και αρκετες θυσιες απεκτησα και εγω ενα μικρο shack, περιττο να σας πω οτι μπορει να καθομαι ωρες στο διαδικτυο και να χαζευω τα shack αλλων συναδελφων Ελληνων και ξενων με πολλα και αξιολογα μηχανηματα τακτοποιημενα σε μια ομορφη και λειτουργικη διαταξη, εχω πεισει τον εαυτο μου οτι αυτο μπορω και σε αυτο αρκουμαι αλλωστε χομπυ ειναι οποτε με ενα απλο και αξιολογο μηχανημα (βλεπε παντα yaesu) μπορεις εαν εχεις ορεξη και χρονο να κανεις επαφες .

Πέμπτη, 20 Αυγούστου 2009

Σακιδιο μεταφορας FT-817 YAESU

Παρουσιαση μετατροπης σακιδου σε σακιδιο μεταφορας FT-817


Υλικά που απαιτουντε

Μπαταρια 12V 7,2 Ah

Πλαστικο κουτι

Βιδες Μ5 Χ 6 cm τεμ 6 min

Θερμοσυστελομενο μακαρονι σε διατομη ως οι βιδες

Παξιμαδια και πεταλουδες

Βισματα απο 3 τεμαχια αρσενικα και θηλικα 3,5 mm mono

1 τεμ θηλικο BNC

1 τεμ αρσενικο PL

Hands free Midland MA28

Connector τροφοδοσιας για φορτηση της μπαταριας

Ασφαλειοθηκη με ασφαλεια εως 3,15 Α

Kαλωδιο RF και καλωδιο τροφοδοσιας κοκκινο – μαυρο 2 Χ 1.5 mm2


Αναλητικη περιγραφη εργασιων και ιδεες που μπορειτε να παρετε απο τις περιγραφες και τις φωτογραφιες

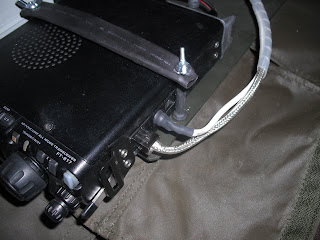

Τοποθετουμε στο βαθος της μεταλλικης βασης του σακιδιου την μπαταρια και φροντιζουμε για την σωστη στηριξη της με δυο βιδες Μ5 μαζι με τεσσερα παξιμαδια.

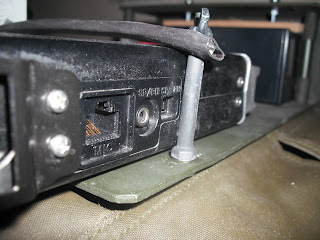

Επομενο βημα ειναι να τοποθετησουμε το μηχανημα στην μεταλλικη βαση του σακιδιου χαραζοντας το περιγραμμα του μηχανηματος στην βαση και υπολογιζοντας τις σωστες απαστασεις τρυπαμε με τρυπανι 5αρι και τοποθετουμε τις βιδες Μ5 , καλο ειναι να βαλουμε δυο στο πισω μερος και απο μια δεξια και αρσιτερα του μηχανηματος προσεχοντας να μην συμπεσουν σε καποια απο τα βυσματα .

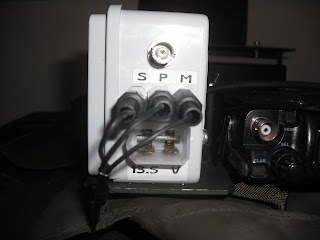

Τοποθετηση πλαστικου κουτιου , εκει εχω καταληξει ολες τις απαραιτητες εξοδους του μηχανηματος ετσι ωστε να εχω ευκολη προσβαση σε αυτες . Εχω το mic , ptt, speaker phone και την πισω RF εξοδο για να μην ταλαιπωρηται το BNC της μανας του. Τελος εχω τοποθετησει και ενα βισμα τροφοδοσιας για την ευκολη φορτιση της μπαταριας απο αναπτηρα αυτοκινητου η τροφοδοτικο.

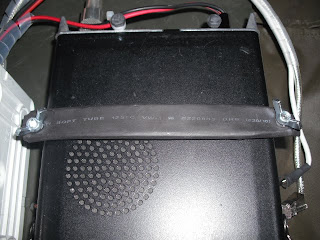

Στο πανω μερος του μηχανηματος τοποθετουμε μια μπαρα απο πλαστικο για αποφυγη των κραδασμων κατα την μεταφορα.

Απαραιτητη ειναι και η χρηση ασφαλειας στην τροφοδοσια απο την μπαταρια για τυχον βραχυκυκλωμα.


Απο τις εξοδους που προαναφερα χρησιμοποιησα το mic το ptt απο το 8pin RG45 βισμα και το speakerphone για το Handsfree MA28 της MIDLAND.

Το handsfree το βρηκα ιδανικο και ευχρηστο για την δουλεια που το θελουμε , με μια απλη μετατροπη στην πλακετα του και στα βισματα του ειναι και οικονομικο ( 8 – 10 €) λειτουργει αψογα στο μηχανημα - MIDLAND MA28.

Για καλυτερη προσαρμογη καλο θα ειναι να επενδυσουμε τις βιδες με θερμοσυστελομενο μακαρονι για να μην καταστρεψουμε το φινιρισμα του μηχανηματος.


Η τελικη εσωτερικη μορφη του σακιδιου θα ειναι :

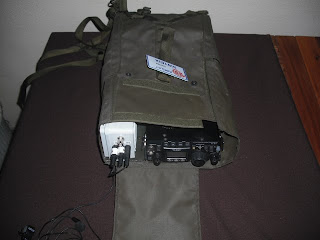

Τελος η εξωτερικη μορφη θα ειναι

Πιστευω να σας κατατοπισα και να σας βοηθησα να παρετε ιδεες για την δικια σας κατασκευη. Προθυμος για καθε πληροφορια .

http://www.youtube.com/watch?v=sdWBzxF5f7E


SW1EIX

Χερουβειμ Χρηστος

sw1eix at otenet.gr

Mob. 6977 908363
